Немногим известно, что водонагреватель проточный электрический для душа почти ничем не отличается от накопительного. Только размерами. Другое дело тот, что стоит на раковине, – там может быть иной способ нагрева, но чаще всего стоит спираль с керамическим покрытием. Это уменьшает образование накипи. Дело в том, что магниевый анод установить негде, вот и получается, что нужна дополнительная защита от накипи. При этом стоимость приборов вовсе не так высока. Проточные водонагреватели Термекс стоят не дороже газовых колонок (порядка 4500 рублей), хотя мощность имеют, конечно же, меньшую. Впрочем и 3,5 кВт для среднестатистического щитка квартиры будет не так мало. Лишь бы пробки не выбило. Как сделать проточный электрический водонагреватель своими руками? Сегодня попытаемся ответить на этот вопрос.


Конструкция проточного электрического водонагревателя


Накопительный водонагреватель, как известно, имеет ТЭН. Вот точно так же устроены и проточные модели. Но поскольку опасность для спирали повышенная, то электрические водонагреватели проточного типа имеют пару степеней защиты: (См. также: Как выбрать электрический водонагреватель)



  1. Датчик перегрева отрубает питание, лишь только температура в миниатюрном баке превысит некий порог. Термостат представляет собой обыкновенную биметаллическую пластину, которая рвет электрический контакт.
  2. На входе обычно имеется датчик давления воды или ее расхода. В частности, прибор не включится, если значение, например, менее 0,5 бар. В проточных водонагревателях, которые работают на расход, минимальное значение потока составляет 1,2 литра в минуту.

Электрический водонагреватель


Поэтому, если проточный водонагреватель, только из магазина и не хочет работать, то первым делом откройте посильнее воду. Обычно прибор ставится вместо крана, часто имеет в комплекте душевую насадку. Вот почему требования к классу защиты корпуса особые. Обычно это не ниже ip25. Мы полагаем, что самодельный проточный водонагреватель в ванной ставить нельзя ни в коем случае. Просто нет возможности гарантировать на сто процентов то, что корпус будет собран по всем нормам. Другое дело – поставить его где-нибудь в закутке, где никто до него не дотронется. И, конечно же, корпус следует заземлить, чтобы чего не вышло. Можно это сделать через вилку, или оставить клемму прямо на корпусе. (См. также: Водонагреватель для бассейна своими руками)

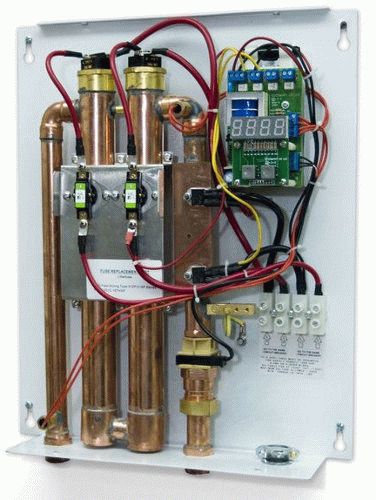

Конструкция электрического проточного водонагревателя


Чтобы сделать электрический водонагреватель своими руками, необходимо четко представлять, из чего он состоит, и чем это можно заменить на практике, подбирая запасные части. Сердцем прибора является спираль. Иногда их бывает две, разные по мощности, и это позволяет задать три режима нагрева. Обе помещаются в герметичном медном баллоне, который имеет два отверстия:



  • входное;

  • выходное.


Это тривиальная информация, но она дает понять, что ТЭН из прибора не извлекается, как правило. Медная емкость запаяна, можно ее вскрыть искусственно, и это потребует немалых усилий. Следует решить, будем ли внедрять в конструкцию термостат и гидрозащиту. Последнее нам представляется излишним: если уж проточный водонагреватель своими руками собрали, то использовать его правильно тем более сможем.


Конструкция водонагревателя


Когда первый раз глядишь на все это, возникает желание скопировать конструкцию в точности. А это выглядит примерно так: берем медный баллон, режем горелкой, вживляем спирали... запаиваем, долго и сложно. Предлагается вместо этого купить в магазине за 430 рублей ТЭН для проточного водонагревателя. В чем здесь соль? Мы сэкономим порядка 2000 рублей. Если читатели считают, что это достаточный стимул, то мы приступаем к созданию прибора. Он будет выдавать порядка 2-х литров горячей воды в минуту, этого с горем пополам хватит, чтобы помыться. Но и любой другой электрический водонагреватель данного типа работает в схожем стиле. А если нет разницы, то зачем платить больше? (См. также: Как установить бойлер своими руками)


Из чего сделать электрический проточный водонагреватель своими руками


Подойдет любая небольшая кастрюлька или маленькое железное ведро с крышкой. Если взять емкость на 10 – 15 литров, а такую легко найти, то нагреватель получится смешанного типа – проточно-накопительный. Разницы мало в принципе, но размер будет значительно больше. Чтобы долго не возиться с установкой ТЭНа (например, ЭВН F00 3000W 85A10/3,0J220, на 3 кВт), делаем в районе дна емкости пару отверстий под монтаж. Понадобится пара резиновых прокладок, которые следует разместить внутри. Снаружи ТЭН притягивается парой гаек. Это обеспечит прогрев воды по всему объему.


Поскольку водонагреватель своими руками мы делаем проточный, то вода внутрь должна входить прямо через спираль. Для этого сверлим в днище ведра отверстие, присоединяем туда сливной штуцер на пол или три четверти дюйма, либо резьбовой латунный ниппель (иногда их называют фитингами), какой лучше стыкуется с системой водоснабжения. К такому уже можно подсоединять стояк, в том числе и пластиковые трубы. На выходе ставим металлический шаровой кран сливной со штуцером, на который будет надеваться насадка для душа при необходимости. Стоит такая штуковина порядка 140 рублей и использоваться может в хозяйстве для самых разных целей. А в отсутствии шарового крана электрический проточный водонагреватель будет служить рукомойником.


Установка водонагревателя


Это не единственный вариант, допускается и на выходе самодельного электрического водонагревателя поставить латунные резьбовые фитинги, к которым уже стыковать подводку. (См. также: Ремонт водонагревателей Термекс своими руками)


Итак, у нас получился кипятильник, который минут за 20 нагреет ведро на 10 литров, а более маленькую емкость мгновенно. Чего в нем не хватает? Мы договорились, что за уровнем воды будем следить вручную. Для этого достаточно подать напор и открыть кран выключенного самодельного электрического проточного водонагревателя. Если все в порядке, то врубаем питание. Однако три вещи еще придется доделать, это как минимум:



  1. Регулятор температуры в виде термостата любого вида.
  2. Герметизация и заварка емкости, чтобы она держала давление.
  3. Утепление корпуса, чтобы не терять энергию и не обжечься.

Последнее многим может показаться лишним в емкости такого объема, уговаривать не будем, а вот заземлить ее на огород нужно обязательно, чтобы током не убиться. Выкопайте яму на грядках и заройте там раму из стали. Стальная лента заводится в дом и служит заземлением. Про дифференциальное устройство защиты также не забываем. Через такое работает любой заводской электрический водонагреватель, если не имеется встроенного автомата для аварийного отключения, как в Термекс Champion. Что использовать в качестве термостата?


Обычно в электрочайнике перегорает спираль. Чаще всего там имеется плоский нагревательный элемент, под которым идет дуга, внутри которой нихромовая или фехралевая проволока, обсыпанная порошком для электрической изоляции. Мы выкидываем эту часть, а термостат (который налеплен на колбу) и кнопку включения берем себе. У нас получается почти готовый элемент управления, теперь самое время подумать о корпусе самодельного электрического водонагревателя. Ничего на ум лучше не приходит, как взять жесть и выгнуть из нее. Под контакты спирали оставим одно большое отверстие, чтобы можно было заменить в случае чего. (См. также: Как работает накопительный водонагреватель)


Водонагреватель своими руками


Датчик термостата приклеиваем в районе ТЭНа для контроля текущей температуры. Кнопку выводим на наружный корпус из жести, чтобы удобно было пользоваться. Между ведром и дном корпуса кладем минимум три деревянных кубика с поперечиной порядка 3 см. Междустенок заливаем пенополиуретаном (хотя нам больше нравится вариант эковаты). Можно обойтись без теплоизоляции? Да, но все равно нужно куда-то смонтировать выключатель. Устройство удобно тем, что за ручку его можно подвесить на любое дерево или длинный гвоздь. Главное держите его подальше от душа, где будет кто-то мыться.


Крышку варим аргоновой сваркой полуавтоматом, можно переменным током. После выполнения операции проверяем на наличие течей самодельный электрический проточный водонагреватель при нормальной температуре. Если все в порядке, начинаем пользоваться. Преимущества конструкции в том, что многие детали можно взять из сломанных бытовых приборов, которые имеются в квартире у многих. А подойдет ли сюда ТЭН в виде дуги от плоского нагревателя электрочайника? Мы считаем, что да. Необходимо предварительно прозвонить сопротивление изоляции (не менее 30 МОм) и самой спирали (порядка 28 Ом). Если все в порядке, пользуйтесь на здоровье. Контакты можно залить любым компаундом для электромонтажа, который только удастся найти.


Технические характеристики самодельного электрического проточного водонагревателя


Технические характеристики водонагреватель проточный электрический имеет самые обычные. 3 кВт позволяют мыть руки, посуду, худо-бедно использовать душ. При необходимости можно установить и несколько ТЭНов, главное, не превысить квоту квартиры или частного дома по мощности. Иначе не только пробки выбьет, но возможна и локальная авария. Если энергетики что-то докажут, дело имеет все шансы дойти до суда или кончится штрафом.


Чтобы сделать проточный электрический водонагреватель для отопления, нужна очень большая мощность. Хотя бы 10 кВт. С меньшими показателями тепла в доме не добьешься. Настоящий промышленный проточный водонагреватель может мощностью превышать и 100 кВт. Производительность у него, разумеется, сказочная. В свете сказанного применения этой разновидности для дома нецелесообразно. У нас многие граждане не могут льготного тарифа за использование электрической варочной панели добиться. А тут согласовать самодельный прибор потребуется!
