Чертеж фундамента дома – основной строительный документ, в котором отражаются все линейные параметры, необходимые для того, чтобы основание могло выдержать вес запланированного дома.

Если допустить ошибки при его создании и последующей реализации, то основание может, к примеру, дать неравномерную усадку, а это может стать причиной разрушения здания. Построить правильный чертеж своими руками – нелегкая задача, так как нужно хорошо знать свойства строительных материалов.

Ленточный фундамент

Ленточный фундамент

Рассмотрим основные виды фундамента и примеры чертежей.

Общая информация о создании проектов

  Реклама




Чертежи фундаментов представляют собой изображение здания в разрезе по горизонтальной плоскости, на них должны быть отражены конфигурация и размеры несущих стен, отдельно стоящих колонн и столбов, технологического оборудования.

Для планов фундаментов может быть использован масштаб 1:400, 1:200 либо 1:100 в зависимости от размеров сооружения. Работа начинается с нанесения разбивочных осей, при этом отдельные колонны, сваи и столбы должны располагаться в месте пересечения осей.

Пример подробного плана опорных конструкций здания

Пример подробного плана опорных конструкций здания

Для контуров основания линии должны быть более толстыми (0,5-0,8 м), в плане обязательно отражаются отверстия, предусмотренные для технических коммуникаций: указывается глубина и место их расположения. В плане также фиксируется конфигурация подошвы основания, глубина заложения каждого фрагмента опорной конструкции, особенно если на участке неровный склон.

Чертеж разреза фундамента – это изображение основания дома в вертикальном сечении, которое может быть продольным или поперечным. Разрезы можно выполнять на отдельных листах, для них обычно используется масштаб: 1:50, 1:25 или 1:20.

Если общий план дома имеет небольшие размеры, то разрез допускается строить на том же листе. На сечении должен быть показан контур основания, отражено наличие или отсутствие цоколя, нижняя часть стены, гидроизоляционная система, пол в помещении.

Такие схемы помогают увидеть все размеры опорной конструкции в вертикальной плоскости. На фото показаны примеры составления чертежей основания в вертикальном и горизонтальном разрезе.

Вертикальный разрез фундамента

Вертикальный разрез фундамента

Горизонтальный план нулевого цикла

Горизонтальный план нулевого цикла

Для изображения уступов и отверстий используют линии невидимого контура, контуры отверстий также можно дополнительно затушевывать. Все обозначения и надписи выполняются с использованием специального шрифта, который призван обеспечить единообразное построение всем проектным документам.

Важно!
Правильное построение схем и планов обеспечивает их легкое чтение, а значит, и более точное соблюдение во время работ.

Как строится план-схема для ленточного фундамента?

Чертежи ленточного фундамента должны отражать длину и толщину несущих стен, а также глубину заложения бетонной или блочной «ленты», чтобы она смогла выдержать нагрузку от веса здания и воздействие природных сил.

При построении схемы ленточного фундамента нужно учитывать несколько важных принципов:

  • Для расчета глубины заложения фундамента обязательно должна проводиться геологоразведка, которая поможет определить тип грунта и его пучинистость. Также определяется наличие и глубина залегания грунтовых вод.
    На пучинистых грунтах применяют мелкозаглубленный вариант фундамента, чтобы он не пострадал во время сезонных колебаний температуры. Его глубина не будет превышать 0,7 м, использовать такую технологию можно только для малоэтажных построек;
  • Для расчета ширины ленточного основания применяется специальная формула, согласно которой площадь будущего основания = вес дома/сопротивляемость грунта. Строительные справочники содержат полную информацию относительно веса каждой части здания, коэффициент сопротивления почвы также можно найти в геологических справочных источниках;
Данные о расчетном сопротивлении различных типов грунта

Данные о расчетном сопротивлении различных типов грунта

  • Схема строительного ленточного фундамента строится с учетом всех суммарных нагрузок и линейных размеров лент.

Важно!
Основание должно возводиться с запасом прочности, о чем стоит подумать уже на этапе проектировки.

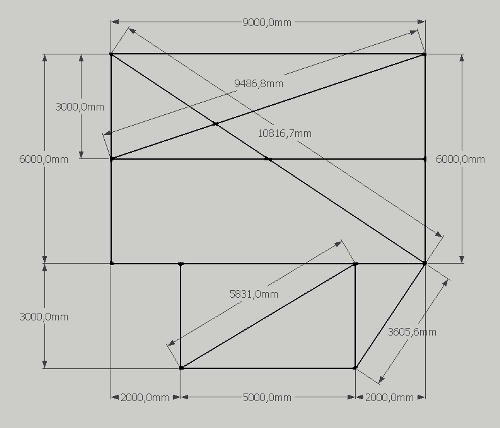

План траншеи под ленточный фундамент

План траншеи под ленточный фундамент

Верхняя и нижняя часть ленточного фундамента дома должны быть армированы, и схема расположения арматуры тоже отражается на планах. Внутри фундамента укладывается продольная горизонтальная арматура, если высота фундамента превышает 1,5 м, то ее дополняют поперечной арматурой.

Обратите внимание!
Согласно СНиП 52-01-2003, между двумя продольными стержнями расстояние не превышает 400 мм.

Чертеж узла ленточного фундамента – важный этап проектировочной работы. Видео в этой статье покажет, как рассчитывается узел фундамента, и из каких этапов состоит проектировочная работа.

Ленточный фундамент допускает организацию подвала в здании. В зависимости от предполагаемого использования подвальных помещений стоит продумать их расположение, наличие технологических отверстий и т. д.

В результате чертежи фундамента дома позволят создать четкое и ясное представление о будущем основании здания, и после окончания проектировки можно непосредственно приступать к строительным работам.

Проекты столбчатых конструкций

Столбчатая разновидность основания нужна для строительства зданий без подвалов там, где нужно обеспечить минимальную нагрузку на грунт. Чертеж столбчатого фундамента учитывает количество опорных столбов, глубину их расположения, длину и ширину всего основания, и другие параметры.

При расчетах нужно знать уровень прохождения грунтовых вод, глубину промерзания грунта и т. д. Цена столбчатого фундамента заметно ниже, чем ленточного за счет меньших расходов материала, однако его применяют лишь для малоэтажного строительства.

Уровень грунтовых вод и дренажная система

Уровень грунтовых вод и дренажная система

Основные принципы создания столбчатого основания под дом:

  1. Расстояние между столбами составляет не более 1,5-2,5 м., что отражается на схеме при планировании;
  2. Места расположения столбов: углы дома, места пересечения двух стен, тяжелые простенки, иные места, в которых сосредоточена большая нагрузка. Проектирование столбчатого основания ведется с учетом будущих несущих стен и обязательным расчетом общего веса здания с помощью таблиц веса отдельных элементов.

Совет!
Специальные программы-калькуляторы помогают рассчитать, где будет наибольшая нагрузка, и где стоит поставить столбы.

  1. Сечение кирпичных столбов обычно составляет 51х51 см, 60х60 см – толщина для бутовых столбов.
План столбчатого основания

План столбчатого основания

При проектировании столбчатых фундаментов также чертится вертикальный разрез, на котором показана высота столба, глубина промерзания почвы, гидроизоляция и другие параметры.

Как строится схема для свайного основания дома?

Чертеж свайного фундамента отражает расположение свай – длинных стержней, которые забиваются в грунт и придают основанию нужную прочность. Указывается их количество, сечение, длина, армирование и другие параметры.

Важно!
Технология строительства на сваях применяется очень давно, так как она позволяет возводить дома на слабых грунтах, там, где другие виды оснований окажутся ненадежными

.

Пример опорной конструкции на сваях

Пример опорной конструкции на сваях

Схемы строятся в горизонтальной и в вертикальной плоскости. Первый вариант отражает расположение свай в углах дома, в местах пересечения стен и других местах с повышенной нагрузкой, второй показывает глубину забивания в грунт, толщину ростверка и т. д.

Заключение

Инструкция по составлению строительных проектов не так проста. Однако правильное планирование обеспечит дому долгую жизнь, и основание станет по-настоящему надежным. Проектировочные работы можно поручить специалистам, чтобы в дальнейшем не возникало проблем в ходе эксплуатации дома.
