Вне всяких сомнений именно торпедо является самой заметной деталью интерьера в автомобиле, ведь оно расположено прямо перед глазами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может возникнуть у владельцев авто по самым разным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электрическим узлам вашего транспортного средства, заменить перегоревшую проводку на новую, подключить дополнительные приборы или подсветку, поставить евронакладку или шумоизоляцию.

Варианты замены стандартной панели ВАЗ 2110:

Накладка панели ВАЗ 2110 старого образца Накладка панели ВАЗ 2110 старого образца Накладка панели ВАЗ 2110 Евро-2 Накладка панели ВАЗ 2110 Евро-2 Накладка панели ВАЗ 2110 Евро-1 Накладка панели ВАЗ 2110 Евро-1 Накладка панели ВАЗ 2110 Евро-3 Накладка панели ВАЗ 2110 Евро-3 Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка Каштан панели ВАЗ 2110 (панель приборов по центру) Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан Накладка панели ВАЗ 2110 Каштан

При желании можно обтянуть торпедо различными материалами на свой выбор, тем самым внеся желаемые изменения в интерьер салона.

Тонкости

Хочется сказать сразу, что снятие и замена торпеды на ВАЗ 2110 потребует от вас достаточно много времени и терпения. Кроме того все ремонтные работы необходимо проводить предельно аккуратно и осторожно для того чтобы случайно не сломать крепление, так как обратно торпедо не встанет как нужно и при езде будет скрипеть.

Для работы вам понадобятся следующие инструменты:

  • маркер;
  • самоклеящиеся этикетки;
  • набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в следующей последовательности:

  • Детали салона. Прежде чем приступать непосредственно к работе необходимо подготовить салон, так как разбор передней панели ВАЗ 2110 лучше всего производить, имея место для маневров. Поэтому первым делом снимаем передние сиденья и рулевое колесо авто. Желательно производить демонтаж именно в той последовательности, как это указано выше, так как в противном случае водительское кресло снять будет крайне затруднительно. Для того чтобы ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого немного освободите гайку руля, после чего расшатывая его из стороны в сторону дергайте на себя;
  • Туннель трансмиссии. После того как салон будет подготовлен и появится место для работы, перед нами встает следующая задача – разборка туннеля пола в салоне. Просто открутите саморезы и пододвиньте верхнюю часть разбираемой детали назад. Затем тоже самое сделайте с нижней частью туннеля;

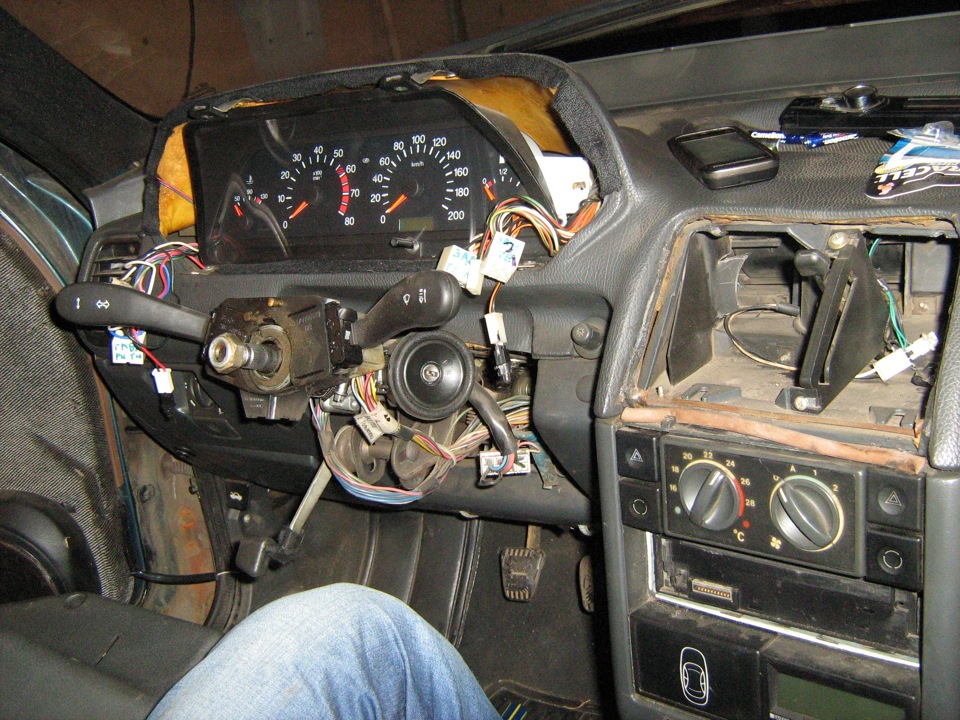

  • Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
  • Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
  • Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.
Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола Снимаем щиток (Левый аналогично) Снимаем щиток (Левый аналогично) Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля и два в задней части и два в задней части Приподнимаем крышку облицовки тоннеля пола Приподнимаем крышку облицовки тоннеля пола Отсоединяем разъемы проводов прикуривателя Отсоединяем разъемы проводов прикуривателя Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола Ключом "на 10" отворачиваем гайку крепления воздуховода обогрева салона Ключом «на 10» отворачиваем гайку крепления воздуховода обогрева салона и снимаем воздуховод и снимаем воздуховод Головкой "на 10" отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола Головкой «на 10» отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола и две гайки заднего крепления и две гайки заднего крепления Снимаем корпус облицовки тоннеля пола Снимаем корпус облицовки тоннеля пола Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика Придерживая вещевой ящик Придерживая вещевой ящик отсоединяем провода от плафона освещения и снимаем ящик отсоединяем провода от плафона освещения и снимаем ящик Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева - под крышкой монтажного блока и справа - под вещевым ящиком Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева — под крышкой монтажного блока и справа — под вещевым ящиком Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов Крестообразной отверткой и ключом "на 8" отворачиваем два винта крепления панели приборов к кронштейну контроллера Крестообразной отверткой и ключом «на 8» отворачиваем два винта крепления панели приборов к кронштейну контроллера Поддев отверткой Поддев отверткой извлекаем боковые сопла вентиляции и отопления салона извлекаем боковые сопла вентиляции и отопления салона Головкой "на 10" отворачиваем две гайки верхнего крепления панели приборов Головкой «на 10» отворачиваем две гайки верхнего крепления панели приборов Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар Снимаем панель приборов Снимаем панель приборов Поддеваем отверткой воздуховод обогрева ног Поддеваем отверткой воздуховод обогрева ног и отсоединяем его от корпуса воздухораспределителя и отсоединяем его от корпуса воздухораспределителя

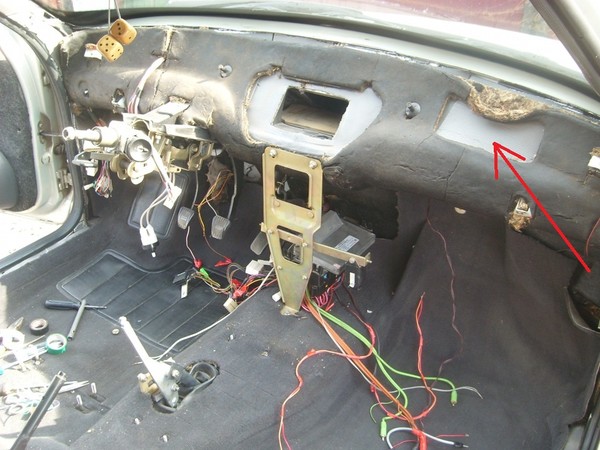

Торпедо снято, все, что нужно было разобрать, мы разобрали, осталось лишь провести ремонтные работы, ради которых собственно и затевалась вся процедура.

Напоследок хочется посоветовать – пользуясь возможностью, не поленитесь и прочистите вентиляционные каналы, рано или поздно они все равно засорятся и вам снова придется осуществлять снятие торпедо.
